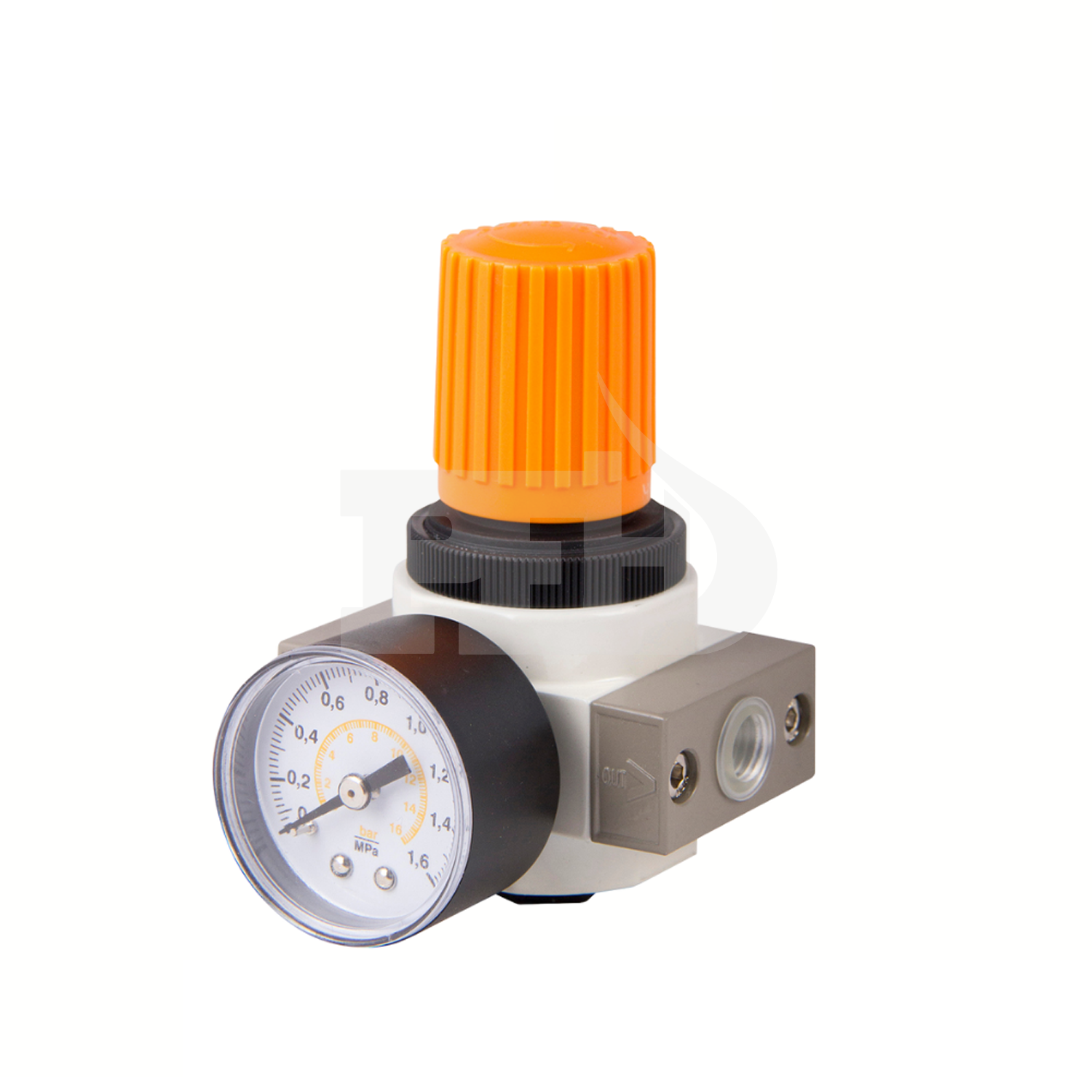

Regülatör 16 Bar Midi Geniş Gövde - OR MIDI

Sadece basıncı düşürmek istiyor ancak hava akış hızından (Litre/Dakika) ödün vermek istemiyorsanız, bu ürün idealdir. Avantajları şunlardır:

Maksimum Akış Performansı: 3/4″ bağlantı, 1/2″ bağlantıya göre %50 daha fazla kesit alanı sunar. OR Midi’nin geniş iç kanalları, bu genişlikten gelen havayı rahatça işler. Kumlama, boyama veya büyük pistonların çalıştırılması gibi yüksek hava tüketen işlerde performans kaybı yaşatmaz.

16 Bar Güvenlik Faktörü: Ürün, 16 Bar giriş basıncına dayanacak şekilde ağır hizmet tipi döküm gövdeye sahiptir. Bu sağlamlık, regülatörün patlama riskini ortadan kaldırır ve sızdırmazlık ömrünü uzatır.

Kilitli ve Hassas Ayar: Ayar topuzu “Push-to-Lock” (Bas-Kilitle) özelliğine sahiptir. Basıncı ayarladıktan sonra kilitlersiniz, böylece titreşimli ortamlarda ayarınız bozulmaz. Geniş diyafram yapısı ise basıncı “cetvelle çizilmiş gibi” düz tutar.

Kompakt Güç: 3/4″ bağlantı için genellikle devasa “Maxi” gövdeler kullanılır ve bunlar çok yer kaplar. Bu ürün, Midi gövde yapısında 3/4″ kapasite sunarak panolarda yer tasarrufu sağlar.

Teknik İşleyiş: Yüksek Hacimli Basınç Dengeleme

OR Midi 3/4″ Regülatör, yüksek debili havayı kontrol altına almak için şu prensiple çalışır:

Giriş ve Akış: Kompresörden gelen yüksek basınçlı ve bol miktardaki hava (P1), 3/4″ giriş portundan regülatöre dolar. Geniş gövde yapısı sayesinde hava türbülansa girmeden valf yatağına ulaşır.

Regülasyon: Ayar topuzunu çevirerek yayı sıkıştırdığınızda, diyafram aşağı itilir ve ana valf açılır. Hava, ayarlanan basınca düşürülerek çıkışa (P2) yönelir.

Stabilizasyon: Çıkış tarafında hava tüketimi başladığında basınç düşme eğilimine girer. Midi serisinin hassas diyaframı bunu anında algılar ve valfi daha fazla açarak debiyi artırır. Böylece makineniz hava çektikçe basınç düşmez, sabit kalır.

Tahliye (Relieving): Sistemde oluşan aşırı basınç (geri tepme vb.), regülatörün tahliye mekanizması üzerinden güvenli bir şekilde atmosfere atılır.

İdeal Kullanım Alanları

Bu yüksek kapasiteli regülatör, filtreleme ihtiyacının olmadığı ancak yüksek debi ve basınç kontrolünün gerektiği yerlerde kullanılır:

Ana Dağıtım Manifoldları: Kompresörden gelen ana hattın, fabrikanın farklı bölümlerine dağıtıldığı kollektör girişlerinde basıncı dengelemek için.

Kumlama ve Yüzey İşlem: Sürekli ve yüksek hava tüketen kumlama makinelerinin giriş basıncını sabitlemek için (Dalgalı basınç yüzey kalitesini bozar).

Büyük Çaplı Pistonlar: Çapı 100mm ve üzeri olan pnömatik silindirlerin hızlı dolumu için gereken bol havayı sağlamada.

Havalı Motorlar (Air Motors): Yüksek tork üreten havalı motorların devir sayısını basınçla kontrol etmek için.

Şişirme Makineleri: Plastik şişe veya ambalaj şişirme makinelerinin yüksek debili hava hatlarında.

Montaj ve Ayar Rehberi

Regülatörünüzü sisteme entegre ederken şu teknik detaylara dikkat ediniz:

1. Akış Yönü: Gövde üzerindeki ok işareti (“IN” -> “OUT”) havanın akış yönünü gösterir. Ters bağlantı yapılırsa hava geçişi olmaz.

2. Montaj ve Destek: 3/4″ hortumlar ve metal rekorlar oldukça ağırdır. Regülatörü sadece boru dişlerine taşıtmak gövdeyi çatlatabilir. Mutlaka yanında gelen metal braket (L ayak) ile duvara veya makine şasesine sabitleyiniz.

3. Basınç Ayarı:

– Siyah ayar topuzunu yukarı çekerek kilidi açın.

– Saatin dönüş yönünde (+) çevirerek basıncı artırın, tersine (-) çevirerek düşürün.

– İstediğiniz değeri manometrede görünce topuzu aşağı iterek kilitleyin.

Not: Büyük hatlarda basınç tepkisi biraz daha yavaş olabilir, ayarı yavaşça yapın.

4. Manometre Montajı: Kutu içinden çıkan manometreyi teflon bant ile sızdırmazlık sağlayarak monte edin. Gövde dişlerini bozmamak için aşırı güç uygulamayın.
