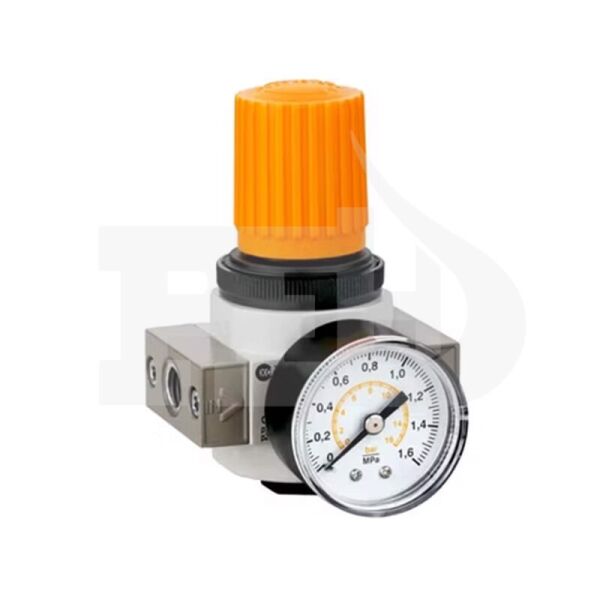

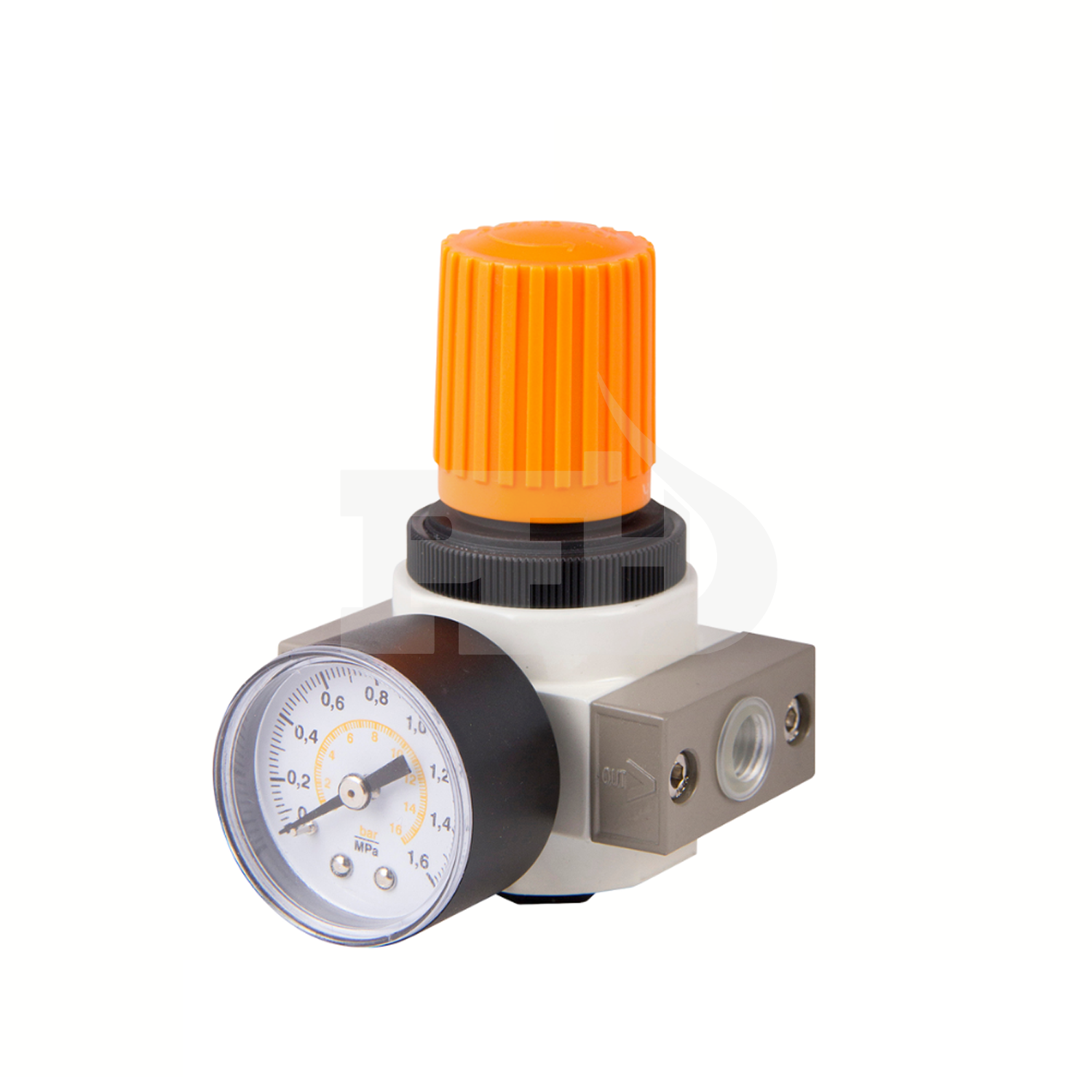

Регулятор давления 16 бар, миди, широкий корпус — OR MIDI

Регулятор давления 16 бар, миди-корпус (широкий корпус)

OR-MIDI     3/8"     Регулятор давления, MIDI, широкий корпус     Ø 51,5

OR-MIDI     1/2"     Регулятор давления, MIDI, широкий корпус     Ø 51,5

OR-MIDI     3/4"     Регулятор давления, MIDI, широкий корпус     Ø 51,5

Описание продукта

Если требуется только понижение давления, но при этом нельзя терять производительность по расходу воздуха (л/мин), данный регулятор является идеальным решением. Его основные преимущества:

 Максимальная пропускная способность

Подключение 3/4" обеспечивает на 50% большее проходное сечение, чем 1/2". Широкие внутренние каналы OR MIDI легко обрабатывают такой объём воздуха.

Идеально подходит для процессов с высоким расходом воздуха: пескоструйная обработка, окраска, управление крупными пневмоцилиндрами — без падения давления и потери производительности.

 Запас прочности 16 бар

Регулятор оснащён усиленным литым корпусом, рассчитанным на входное давление до 16 бар.

Это исключает риск разрыва корпуса и значительно увеличивает срок службы уплотнений.

 Точная настройка с фиксацией

Регулировочная ручка оснащена системой Push-to-Lock (нажми и зафиксируй).

После установки давления настройка не сбивается даже в условиях вибрации.

Широкая мембрана обеспечивает стабильность давления с высокой точностью.

 Компактная мощность

Обычно для подключения 3/4" используют громоздкие регуляторы MAXI.

OR MIDI предлагает пропускную способность 3/4" в корпусе MIDI, экономя место в шкафах и на пневмопанелях.

Принцип работы

Высокообъёмная стабилизация давления

Регулятор OR MIDI 3/4" работает по следующему принципу:

1. Подача и поток

Сжатый воздух высокого давления (P1) от компрессора поступает через вход 3/4".

Благодаря широкому корпусу воздух проходит к клапану без турбулентности.

2. Регулирование

При вращении регулировочной ручки сжимается пружина, мембрана опускается и основной клапан открывается.

Воздух понижается до заданного давления и подаётся на выход (P2).

3. Стабилизация

При увеличении потребления воздуха давление на выходе стремится снизиться.

Чувствительная мембрана серии MIDI мгновенно реагирует, приоткрывая клапан и увеличивая расход.

 Давление остаётся стабильным, даже при переменной нагрузке.

4. Сброс давления (Relieving)

Избыточное давление в системе (обратный удар и т. п.) автоматически сбрасывается в атмосферу через встроенный механизм.

Области применения

Регулятор предназначен для систем, где не требуется фильтрация, но необходимы высокий расход и точный контроль давления:

Основные распределительные коллекторы — стабилизация давления на входе в производственные линии

Пескоструйная и поверхностная обработка — предотвращение колебаний давления

Крупные пневмоцилиндры (Ø 100 мм и более) — быстрое наполнение

Пневмодвигатели (Air Motors) — регулировка оборотов через давление

Выдувные машины — линии высокого расхода воздуха

Руководство по монтажу и настройке

1. Направление потока

Стрелка на корпусе (IN → OUT) указывает направление движения воздуха.

 При обратном подключении подача воздуха невозможна.

2. Монтаж и крепление

Шланги и фитинги 3/4" имеют большой вес.

Не допускается нагрузка только на резьбу.

 Обязательно закрепите регулятор с помощью металлического кронштейна (L-образного) к стене или раме оборудования.

3. Настройка давления

Потяните регулировочную ручку вверх для разблокировки

Поверните по часовой стрелке (+) для увеличения давления

Поверните против часовой стрелки (–) для уменьшения

После установки нужного значения нажмите ручку вниз для фиксации

 В системах с большим объёмом воздуха реакция может быть немного медленнее — регулируйте плавно.

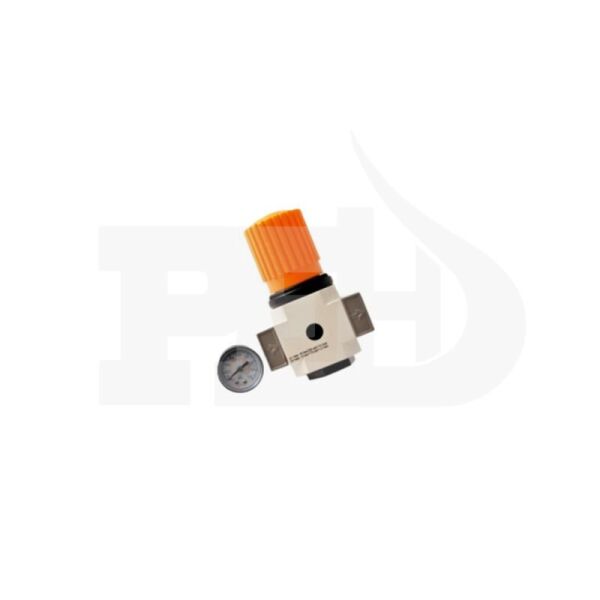

4. Установка манометра

Манометр, входящий в комплект, устанавливается с использованием тефлоновой ленты.

Не прикладывайте чрезмерное усилие, чтобы не повредить резьбу корпуса.
